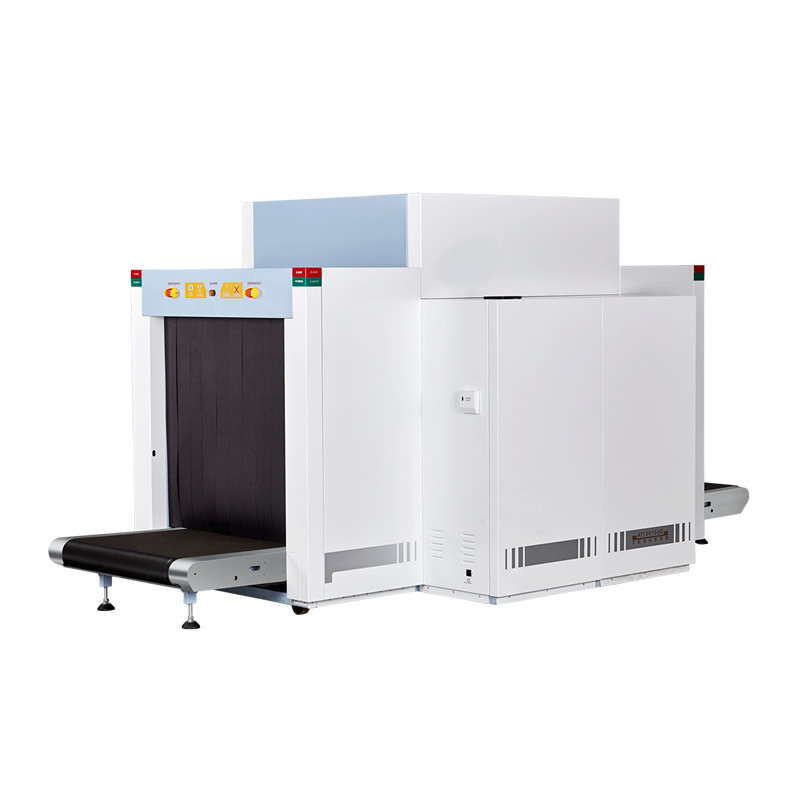

Post- en vrachtonderzoekscanner voor röntgenlicht met grote tunnel
Vervaardiging
LOT A: Zware vracht DEUTSCHOUWENDE Röntgenapparaten
Het hierin gespecificeerde röntgenonderzoeksysteem is ontworpen om het binnenbrengen van contrabandmaterialen, wapens, explosieven, gevaarlijke voorwerpen,Stoffen en hulpmiddelen in bagage/voorwerpen van het type verpakkingHet voorgestelde systeem dat onder deze specificaties valt, zal het veiligheidspersoneel in staat stellen bagage, pakketten en vracht te onderzoeken om ervoor te zorgen dat er geen contrabandmaterialen, wapens, explosieven,gevaarlijke artikelen, stoffen en hulpmiddelen worden vervoerd naar een beveiligd gebied/vliegtuig.
Algemeen
1400-17 mm (breedte) x 1600-1900 mm (hoogte)
- Systembreedte < 2820 mm
- Systemlengte < 7,788 mm
- Systemhoogte < 3,321 mm
- Hoogte van het transportband < 285 mm
- Het systeem moet worden gemonteerd op zware rollen om de beweging te vergemakkelijken
- Draadresolutie: moet in staat zijn om in elke richting een niet-geïsoleerde vaste koperdraad van 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) of beter af te beelden.
- Stalen penetratie: moet in staat zijn om minimaal 28 mm stalen penetraties af te beelden.
- Vervoeringssnelheid: 0,20 m/s ± 10% in beide richtingen (voorziening voor de aanpassing van de vervoeringssnelheid door de bediener is de voorkeur)
- Transportbandbelasting > 3000 kg, zelfs verdeeld op 220 V
- Vervoermotor: moet onderhoudsvrij zijn (het type motor dat wordt gebruikt, bv. gesloten trommel enz.)
- Conveyortype: zware staalrolletjes met krachtondersteuning.
- Display: Twee of meer 24-inch TFT/LCD/LED-monitors (resolutie 1024 x 768 of hoger)
- Netwerkverbinding: het is beter om de machine aan te sluiten op een standaard LAN en de leverancier moet de beschikbaarheid vermelden.
- Vermogen: 230V ± 20V, wisselstroom, 50/60 Hz
- In geval van plotselinge stroomstoring moet het systeem automatisch weer functioneren, zonder dat er een initialisatie nodig is.
Röntgensysteemcomputer
- De computers en het besturingssysteem moeten vrij beschikbaar zijn voor eenvoudig onderhoud/vervanging.
- Het systeem moet worden geleverd met vooraf ingebouwde besturingssoftware en relevante toepassingen.eigendomssoftware naam & versie)
Röntgengeneratoren
- Het systeem moet twee afzonderlijke, onafhankelijke röntgengeneratoren ondersteunen, elk (H-V) met de volgende specificaties:
- Koeling: verzegeld oliebad met gedwongen lucht
- Bescherming: Bescherming tegen overspanning/overspanning/over temperatuur moet beschikbaar zijn. Beschermingssysteem moet de gehele installatie, inclusief apparatuur, bestrijken.stroomvoorziening, computersystemen, eindapparatuur enz.
Detectiesysteem
- Multi-Energy (2 detectoren: hoge en lage energie) voor elk beeld (Dual)
- Detectoren: L-vormig
Afbeeldingsprestaties
- Zoom: het systeem moet in staat zijn om in statische modus zoom op een scrollend beeld te vergroten tot 8X of meer.
- Contrastregeling: het systeem moet in staat zijn om een adaptieve contrastregeling uit te voeren op een scrollend beeld.

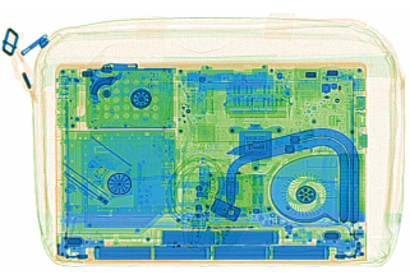

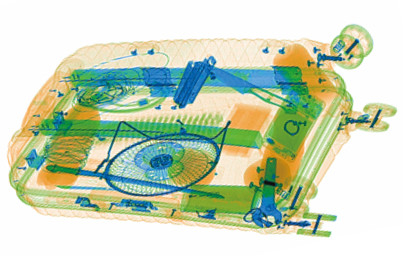

- Organen/anorganische materialen onderscheiden: het systeem moet in staat zijn om organische en anorganische materialen te onderscheiden.
- De divergentie van de röntgenstraal moet zodanig zijn dat het volledige beeld van de maximale grootte van de zak zonder hoekjes wordt weergegeven.
- Als de machine niet in een bepaald voorwerp kan doordringen, moet er een alarm (zowel visueel als audiogeluid) worden gegenereerd om de bediener daarvan op de hoogte te stellen, totdat het alarm handmatig wordt verwijderd.
- De machine moet in staat zijn om minimaal 05 of meer eerdere afbeeldingen terug te roepen en op te halen.
Beeldverwerking
- Het systeem moet alle beeldverwerking (d.w.z. zwart-wit, variabele gamma, anorganisch, organisch) combineren met de beeldoptimalisatiefunctie.Deze functionaliteit stelt de gebruiker in staat het optimale contrast en de hoogste detailresolutie voor alle materialen en dichtheden weer te geven. Deze functionaliteit moet beschikbaar zijn zonder dat de toetsen opnieuw moeten worden geprogrammeerd. Alle softwarefuncties moeten alleen met het toetsenbord van de machine kunnen worden bediend.De toetsenbordfunctie moet gebruiksvriendelijk zijn om de softwarefuncties in te schakelen/uit te schakelen, zonder het systeem opnieuw op te starten.
- Het systeem moet in staat zijn om met één knop toegang te krijgen tot beeldverwerking. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsMet deze methode zou het mogelijk moeten zijn om organische stoffen met een hoge dichtheid, waaronder explosieven, te onderscheiden.De machine moet een variabele kleur hebben of het materiaal kunnen verwijderen om het de gebruiker gemakkelijker te maken beelden van organische materialen te controleren voor nader onderzoek.Alle verdachte voorwerpen (explosieven, hoogdichte stoffen, drugs) moeten real time op één scherm worden weergegeven (in verschillende kleuren met alarm).
- De beschikbaarheid van programmeerbare sneltoetsen voor beeldverwerking is de voorkeur.
- Het systeem moet in staat zijn om te archiveren op compacte schijven (schrijfbare CD/Flash drive)
- De machine moet zodanig zijn ontworpen dat softwareverbetering gemakkelijk kan worden geïmplementeerd om nieuwe technieken in beeldverwerking en patroonherkenning te verwerken.
Afbeeldingsarchiving
- Het systeem moet handmatig beelden archiveren en opvragen in een eigen, niet-commerciële of commerciële indeling en moet minimaal 4000 beelden kunnen archiveren.
- Het systeem moet automatische beeldarchiving bevatten in een eigen, niet-commerciële indeling om de beveiliging te vergroten en er moeten voorzieningen beschikbaar zijn voor het opslaan van afbeeldingen in commerciële indelingen.
Bedreigingsdetectie
- Het systeem moet een waarschuwingssignaal bevatten dat de gebruiker helpt bij het opsporen van hoge dichtheid.
- Het systeem moet voorzien van exploitantshulp Explosieve dreiging Alert
Milieueisen
- Bergingstemperatuur: 0:Celsius tot 50:Celsius
- Werktemperatuur:0: Celsius tot 40: Celsius
- Relatieve luchtvochtigheid: tot 95% niet-condenserend
Gezondheid en veiligheid
- Het systeem moet voldoen aan alle toepasselijke internationale voorschriften inzake gezondheid en veiligheid, met inbegrip van röntgensystemen van de Amerikaanse FDA (Federale norm 2.1-CFR 1020.40).1mR/uur ((1μSv/uur) in contact met buitenste panelenHet stralingslekken wordt gemeten met een verstrooiblokkeringsinrichting op het pad van de röntgenstraal.
- Het systeem moet voorzien zijn van noodstopknoppen.
- Het systeem moet voorzien zijn van een systeem met energie en röntgenstraling op de aanwijzingen aan beide uiteinden van de röntgentunnel en op het werkstation van de bediener.
- Het systeem moet voorzien zijn van een veiligheidsvergrendelingssysteem om de opwekking van röntgenstralen te voorkomen in geval van verwijdering van een kritisch paneel.
- Het systeem moet voldoen aan de CE-, UL-, FCC- en IEC-normen.
- Het systeem moet worden vervaardigd in een ISO 9001:2000-gecertificeerde installatie en de technische specificatiedocumenten moeten daarover worden gecertificeerd.
- Aan beide uiteinden van de tunnel moeten loodgeïmpregneerde veiligheidsschermen aanwezig zijn. Aan beide uiteinden van de tunnel moeten rollen worden aangebracht om het plaatsen van bagage bij de in- en uitgangsplaatsen te vergemakkelijken.
- De machine moet filmvrij zijn, dat wil zeggen dat fotofilms niet beschadigd kunnen raken door röntgenonderzoek.
Vereiste verplichte certificaten en faciliteiten
Algemeen
- Het systeem moet TSA en DFT-gecertificeerd zijn, inclusief de Threat Image Projection (TIP).
- Het systeem moet geaborteerde TIP-beelden weer in de TIP-rij plaatsen.
- Het systeem moet worden geïntegreerd met een opleidingsprogramma voor de bediener.
- Het systeem moet de Engelse taal ondersteunen.
Aanvullende hardware
- De standaardconveyorverlenging moet worden verstrekt (details moeten worden verstrekt)
- Het systeem moet een vergrendelbare monitorbox bevatten.
- Het systeem moet een stroomconditioner/UPS bevatten.
Andere toebehoren
- Het systeem moet een ingebouwde bedienings- en onderhoudshandleiding bevatten, alsmede twee exemplaren elk van de bedienings- en onderhoudshandleidingen die in gedrukte vorm worden geleverd.Alle handleidingen (Soft/gedrukt) moeten in het Engels worden verstrektVerder moet de onderhoudshandleiding preventieve / routine onderhoudsprocedures bevatten.
- Het systeem moet een mobiele operator ondersteunen met een kabel van minimaal 5 m.
- Te leveren goedgekeurde testkits
- De beschikbaarheid van een anti- knaagdieren en stofbestendige dekking zal een extra voordeel zijn.
Aanvullende primaire vereiste van de gebruiker
Beheersing en weergave door de bediener
- Er moet worden voorzien in de volgende en in alle controles die voor de hierboven genoemde beeldverwerkingsinstallaties vereist zijn.
- Inrichting aan/uit
- Röntgenstraal aan/uit
- Vervoerder aan/uit
- Vervoerder naar voren/achteruit
- Noodsluiting
- Er moet voorzien worden in alle belangrijke informatie van het door de exploitant te monitoren systeem, met inbegrip van:
- Röntgen op
- Röntgen op uren
- Aantal inspecties
- System Alarms and Alert signaling voor alle systeemfouten
- Identificatie van de exploitant/aanmelding/uitsluiting
- Aan beide zijden (voor- en achterkant) van de vervoerband moeten stijve rolbeddens met een lengte van ongeveer één (01) meter worden bevestigd om het glad laden en lossen van bagage/lading te vergemakkelijken.
- Het vervoerband moet voor- en achterwaarts kunnen rijden en bij voorkeur door twee (02) motoren worden aangedreven voor de gestelde belastingen.
- De werking van het systeem moet garanderen dat er geen interferentie is met de andere elektronische apparatuur die in de nabijheid werkt en vice versa.
Garantie en niveau van serviceondersteuning
Algemeen
Het volledige röntgenstelsel moet gedurende een periode van ten minste twee (02) jaar vanaf de datum van succesvolle inbedrijfstelling van de apparatuur worden gegarandeerd.
Service Level Agreement (SLA)
Röntgengeneratoren: Röntgengeneratoren moeten ten minste vijf jaar garantie hebben en hoe de generator zal worden vervangen (indien nodig)
Verlengde garantie
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
Er moet ook een gedetailleerde lijst worden verstrekt van de aanbevolen reserveonderdelen tot het onderdeelniveau, met de onderdelennummers van de fabrikant en de huidige prijzen.
Opleiding
De opleiding is een voorwaarde om de levensduur van het systeem te verlengen.
Testapparatuur
Het is noodzakelijk om te voldoen aan de vereisten van de ICAO (Internationale Organisatie voor Burgerluchtvaart); de door de ICAO goedgekeurde proefstukset die geschikt is voor het testen, moet worden aangekocht.
De testapparatuur moet in staat zijn de volgende standaardtests te meten volgens het ICAO-beveiligingshandboek.
- Single wire resolutie.
- Nuttige penetratie
- Materiële discriminatie
- Eenvoudige penetratie
- Ruimtelijke resolutie
- Thin Metal Imaging
Andere standaardtestapparatuur, zoals een röntgenintensiteitsmeter (meting van de stralingsintensiteit), moet worden geleverd.
