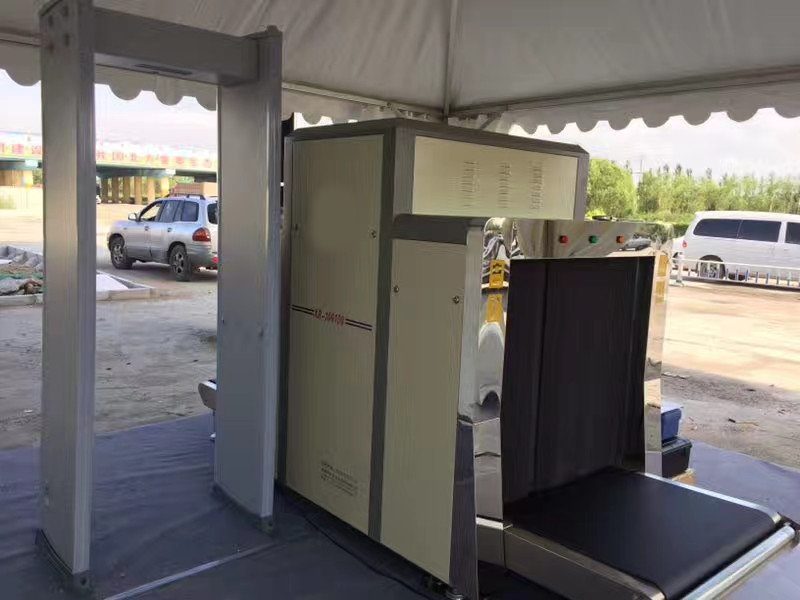

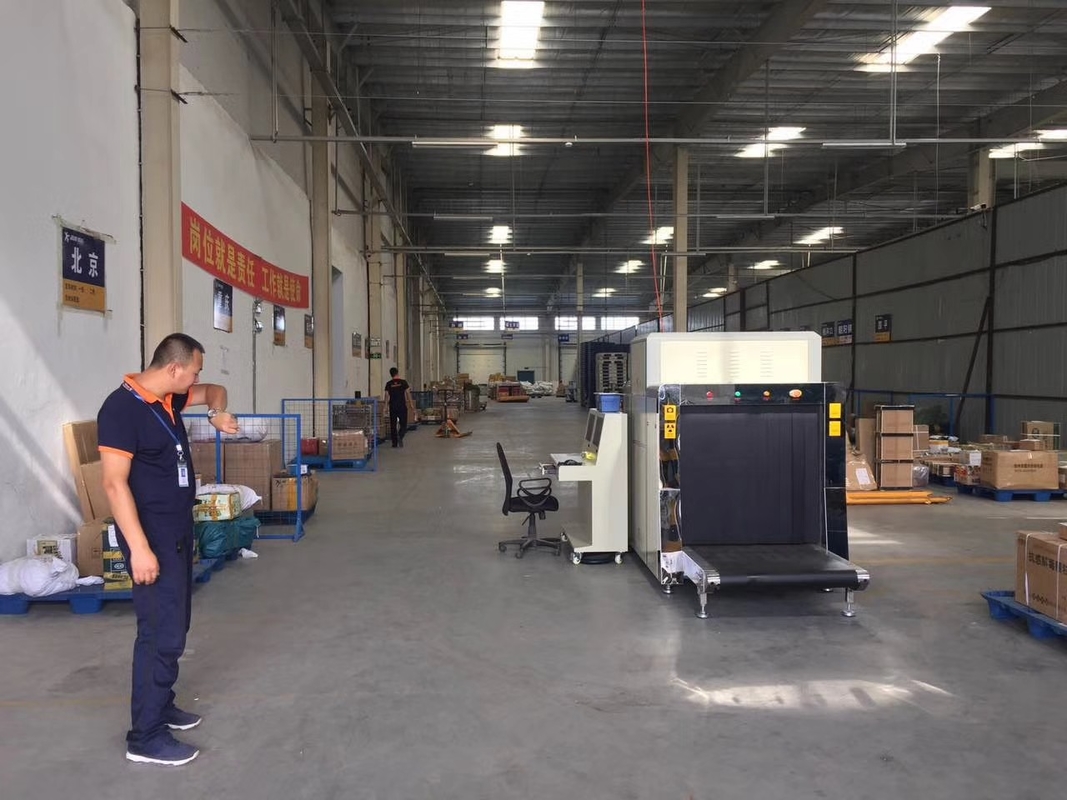

Beveiligingssysteem voor röntgeninspectie van vracht / röntgenbandenscanner voor het screenen van bagage
De volgende kenmerken:
1. Alarm door geluid en licht:: Alarm door geluid en licht wanneer de toestand voldoet.
2Netwerkinterface: Kan lokaal netwerk verbinden en tegelijkertijd multi-terminal bagage ondersteunen
3Veiligheidsstraal: zendstraal onder automatische controle, vermijdt de miss.
4. Uitzetten door een sleutelbesturing:uitzetten van de machine hoeft slechts één stap:draait de sleutel. De apparatuur automatische beveiliging afsluiten, hoeft niet complex vele stappen, is eenvoudiger.
5- Eagle-eye: Kan op een gepaste manier het uitbreidingsgebied observeren.
6. Schatting van de storing zelf:Automatische schatting van de storing en prompt bericht, nuttig voor het onderhoud.
Technische gegevens:
Tunnelgrootte: 1000 W × 1000 H mm
Vervoeringssnelheid: 0,22 m/s
Vervoerder Maximale belasting: 200 kg
Eenmalige inspectiedosis < 1,5 μGy
Draadresolutie: 0, 1 mm metalen lijn
Staalpenetratie: 30 mm pantserplaat
Filmveiligheid: voor ISO 1600
Maximale straling door lekken < 0,3 μGY/H
Röntgengenerator:
Oriëntatie: verticaal naar boven
Buisstroom: 0,4 ~ 1,2 MA (instelbaar)
Anodespanning: 100 tot 160 KV (instelbaar)
Hoek: 80°
Generatorkoeling/werktijden Gezegeld oliebad met gedwongen lucht/100%
SYSTEM voor beeldprestaties:
X-ray sensor: L-type fotodiode-array detector 12 bit.
Monitor: Hoge resolutie 17 inch kleuren LCD display.
Kleurkwaliteit: 24 bit echte kleuren.
Randeverbetering: De rand van de contour van het object is duidelijker.
Super Image Enhancement: beelddetails zijn duidelijker.
Hoog penetratievermogen: Verhoog de helderheid van het donkere gebied in het beeld om het voorwerp dat achter de massa met hoge absorptiviteit staat duidelijk weer te geven.
Laag penetratievermogen Display: verhoog het contrast van een massa met een lage absorptiekracht (gemakkelijk te penetreren) om deze duidelijk weer te geven.
Vergrootversterker: functie van gedeeltelijke vergroting
Helderheid/afduistering: Verhoog de helderheid van het beeld/verminder de helderheid van het beeld.
Afbeeldingsrecurrentie: Toon vorige twintig afbeeldingen en verwerk een van hen.
Beeldherstel: Herstel van het beeld naar de oorspronkelijke staat op het moment van het stoppen van het vervoerband
Beeldopslag: In realtime opslaan van elk beeld en verwerken in de staat van werking.
MULTI-ENERGIEFUNCTIE:
Multi-energie kleur: Organic materiaal voor oranje, anorganisch materiaal voor blauw en mengsel voor groen.
Hoge energie / lage energie: schakelaar om twee energie soorten weer te geven, hoge energie staat voor metaal enz. lage energie staat voor niet-metaal.
Hulpfunctie voor drugs en explosieven: hulp bij het opsporen van gevaarlijke stoffen zoals drugs en explosieven, enz.
Gehoorbaar en zichtbaar alarm: geeft geluids- en zichtbaar signaal wanneer de toestand voldoet.
ETHERNET TCP/IP-FUNCTIE
Operatieomgeving:
Bergingstemperatuur: -20oC tot 60oC
Operatietemperatuur: 0 °C tot 45 °C
Relatieve luchtvochtigheid: 20 tot 95% niet-condenserend
Stelselvermogen: 220 VAC (± 10%) 50±3HZ
Verlies van stroom: 1,5 kW (max)
Ruis: < 65DB
|
Tunnelgrootte: |
1000 ((W) * 1000 ((H) mm |
| Vervoeringssnelheid: | 0.22m/s |
| Vervoerder maximale belasting: | 200 kg |
| Dosis per inspectie: | < 1,7 μGy/h |
| Resolutie: | < 0,101 mm Metalen draad |
| Penetratie: | 34 mm staal |
| Filmveiligheid: | Garantie ISO1600 film |
| Röntgenlek: | < 0,1 μGy/h (op een afstand van 5 cm van de externe behuizing) |
| Geïntegreerd: | naar beneden |
| Genereren hoek: | 80 graden |
| Anodespanning: | 100-160Kv |
| Anodevermogen: | 0.4 tot en met 1,2 mA |
| Koeling / werkcyclus: | Olieverkoeling /100% |
| Röntgensensor: | L-vormige fotodiode-array (mono-energetisch), 12 bit diep |
| Monitor: | Hoge resolutie kleur, LCD Accord, 17 inch |
| Beeldverwerking: |
Randverbetering, beeldversterking, beeldverlichting, Vermindering van verduistering, weergave van beeld, beeldopname. |
| Afbeeldingsgrayschaal: | 4096 |
| Beeld maximale resolutie: | 1024 * 1280 pixels |
| Beeldverwerking: | 24 bit voor realtime verwerking |
| Beeldopslag: | Stoor 60000 foto's in realtime |
| Zones & Zoom: |
1-9 afbeeldingsgebieden, 2, 4, 8, 16 keer vergroten, Volledige schermcontinuïteitsobservatie |
| Operatietemperatuur/vochtigheid: | 0 °C-45 °C/20%-95% ((niet-condenserend) |
| Bergingstemperatuur/vochtigheid: | -20°C-60°C/20%-95% ((niet-condenserend) |
| Operatievermogen: | 220VAC ((± 10%) 50±3Hz |
| Energieverbruik: | 1.8 kW (maximaal), 0,3 kW (werkend) |
| Geluid: | < 58 dB |
Toepassingen:
luchthavens,
Transportterminals,
Gebouwen,
Fabrieken (voor het vinden van naalden in kleding, schoenen, tassen),
Gerechtsgebouwen,
Ambassades,
Militaire installaties,
Gevangenissen,
Hotels,
Scholen.
congrescentra,
Beveiligingscontroleposten,
Locatie van speciale evenementen
Veelgestelde vragen
.
| GEBRUIK | Klantenvereisten | |||
| Tunneldimensie | 1m(W) x 1m(H0 Ongeveer |
Bevestig fysiek
|
Meting door middel van meetband of een bagage van deze afmeting moet worden doorgegeven door de machine | |
| Versnellingssnelheid | 0.2m/s | Bevestig fysiek | Maak een marker op het midden van de riem, gebruik dan de stopwatch test de minuut afstand dan berekenen de tweede lengte | |
| Hoogte van de transportband | 300 mm | Bevestig fysiek | Door middel van meetband | |
| Maximale belasting | 200 kg (gelijk verdeeld) | Bevestig fysiek | Zet de lading gelijk aan 200 kg en laat het door de mechine | |
| Resolutie | 38 AWG/40 AWG | Bevestig fysiek | Je kunt een draad snijden om dit te controleren. | |
| Staalpenetratie | 30/38 mm | Gebruik een biologische dingen in een 30mm plaat zetten dan screenen, probeer te zien of kan het biologische product in oranje kleur te screenen | ||
| Röntgenlekken | Minder dan 1 μ Gy/uur (op een afstand van 5 cm van de behuizing), in overeenstemming met alle gepubliceerde internationale normen | Gebruik een bord met een lengte van 300 mm, breedte van 300 mm, hoogte van 75 mm om door de röntgenmachine te gaan. | ||
| Dosis per inspectie | Minder dan 1 μ Sv | Fysiek door werkende machine | ||
|
Filmveiligheid
|
Gegarandeerd voor snelheidsfilms tot ASA/ISP 1600 | Gebruik Gebruik de ISO 1600 Film door | ||
| X-straalgenerator | ||||
| Anodespanning | 160 K.V. | Elektrische testmethode en procedure. |
160 kV Werkzaam op 150 kV |
|
| Anodestroom | 1ma |
Elektrische testmethode en Procedure. |
Gebruik stroommeter | |
| Koeling | Gezegeld oliebad | Testmethode en -procedure. |
Verzegeld Di- Elektrische olie Bad met Gedwongen lucht |
|
| Werkcyclus | 100% | Testmethode en -procedure. |
Gekwalificeerd voor 100% recht Cyclus |
|
| Beeldverwerving Systeem | ||||
| Röntgenconverter | L-vormige detectorlijn | Fysiek door werkende machine | ||
| Beeldverwerking | 24 bits | Fysiek door werkende machine | ||
| Beeldopslagcapaciteit | Tot 50.000 afbeeldingen | Fysiek door werkende machine | ||
| Afbeeldingsweergave | Kleur, Zwart en Wit, Multi-energie, Multi-absorptiviteit, anorganische stripping, Super enhancement, negatief, hoge/lage penetratie | Let op de uitgang | ||
| Regies van belang (ROI) en Zoom | Selecteerbaar beeld, zoomgebieden, 1-32 keer continue vergroting, 1-3 keer lokale vergroting | Fysiek door werkende machine | ||
| Afbeeldingsherroeping | Voorgaande afbeelding teruggetrokken | Fysiek door werkende machine | ||
| Display Monitor | 17 ̊ LCD-scherm met hoge resolutie | Fysiek door werkende machine | ||
| Aanvullende functies | ||||
| Standaardfuncties | Systeemmenu, stroom op zelftest, datum/tijd weergave, bagage teller, gecertificeerd aantal bedieners, netrecord. | Fysiek door werkende machine | ||
| Facultatief | Explosieven/drugsdetectie, geluidsalarm, lichtalarm, beeldopnamesysteem (CIS) | Fysiek door werkende machine | ||
| Installatiegegevens | ||||
| Bergingstemperatuur/vochtigheid |
-40 °C tot + 60 °C 5% ~95% ((Niet-condenserend) |
Niet-functioneel |
-40 °C tot + 60 °C 5% ~ 95% |
|
| Werktemperatuur/vochtigheid |
0 ° tot + 40 ° 5% ~95% ((Niet-condenserend) |
Functioneel |
0 ° tot + 40 ° 5% ~ 95% |
|
| Stroomvoorziening | 110-240 VAC ((+10% tot 15% en 50 Hz/60 Hz (+/- 3 Hz) | Functioneel | 110-240 VAC ((+10% tot 15% en 50 Hz/60 Hz (+/- 3 Hz) | |
| Energieverbruik | 1.0 KVA | Functioneel | 1.0 KVA |
